ชุด FOTRIC TD2e กล้องถ่ายภาพเสียง
มองเห็นเสียงจาก 'ที่ไม่ได้ยิน' สู่ 'ที่มองเห็น'
0.3~60m
ระยะการทำงาน
64
ไมโครโฟนดิจิทัล MEMS
58° *45°
มุมมองภาพ
2kHz~100kHz
ช่วงความถี่

Acoustic Imaging คืออะไร?
ข้อจำกัดของการรับรู้ของมนุษย์
หูของมนุษย์สามารถรับรู้เสียงได้เฉพาะในช่วง 20 Hz ถึง 20 kHz เท่านั้น อย่างไรก็ตาม ข้อบกพร่องที่ซ่อนอยู่ เช่น การรั่วไหลของแก๊ส การสึกหรอของตลับลูกปืน และการปล่อยประจุไฟฟ้า มักปล่อยคลื่นอัลตราซาวนด์ความถี่สูงกว่ามาก (>20 kHz) ซึ่งเป็นเสียงที่หูมนุษย์ไม่สามารถรับรู้ได้และเกินขีดความสามารถของหูฟังแพทย์หรือไมโครโฟนแบบดั้งเดิม
.png)
มันทำงานอย่างไร?
.png)
-
อาร์เรย์ไมโครโฟน: จับสัญญาณเสียงจากหลายแหล่งพร้อมกันเพื่อเพิ่มความแม่นยำเชิงพื้นที่
-
อัลกอริทึมการสร้างลำแสง: โฟกัสไปที่แหล่งเสียงจากทิศทางที่กำหนด กรองสัญญาณรบกวนจากสิ่งแวดล้อม
-
การซ้อนทับภาพอะคูสติก: แสดงตำแหน่งแหล่งกำเนิดเสียงเป็นแผนที่ความร้อนบน ภาพ
-
เอนจินเรนเดอร์ความหน่วงต่ำ: ช่วยให้ตอบสนองได้เกือบจะทันที เหมาะสำหรับสถานการณ์การตรวจสอบอย่างต่อเนื่อง
เหนือกว่าสิ่งที่ได้ยิน
กล้องถ่ายภาพเสียง FOTRIC TD2e Kit สามารถตรวจจับได้ไม่เพียงแต่เสียงที่มนุษย์ได้ยิน แต่ยังรวมถึงสัญญาณอัลตราโซนิกความถี่สูงที่เกินขอบเขตการได้ยินของมนุษย์อีกด้วย
ซึ่งหมายความว่าสามารถจับภาพสิ่งต่างๆ เช่น:
การรั่วไหลของระบบลมอัด
เนื่องจากการรั่วไหลของก๊าซปล่อยเสียงรบกวนจากความปั่นป่วนความถี่สูง ชุด TD2e จึงสามารถตรวจจับการรั่วไหลที่เล็กที่สุดในท่อส่งลมอัดได้อย่างรวดเร็ว


การรั่วไหลของระบบสุญญากาศ
ชุด TD2e สามารถตรวจจับเสียงรอยรั่วเล็กน้อยในระบบสุญญากาศที่หูมนุษย์ไม่สามารถได้ยินได้อย่างแม่นยำ ช่วยให้ระบุตำแหน่งรอยรั่วได้อย่างรวดเร็วโดยไม่ต้องสัมผัสหรือทำให้อุปกรณ์เสียหาย


ข้อต่อหลวมสั่นสะเทือนระหว่างการทำงาน
ชุด TD2e ตรวจจับเสียงความถี่สูงที่ผิดปกติซึ่งเกิดจากสกรูหลวมขณะอุปกรณ์กำลังทำงาน โดยจะแสดงภาพและระบุตำแหน่งปัญหาแบบเรียลไทม์โดยไม่ต้องหยุดการทำงาน

.jpeg)

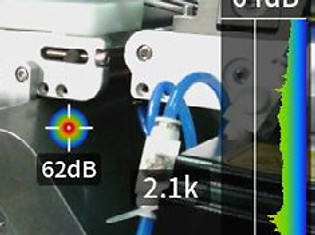

การตรวจจับการรั่วไหลของวาล์วนิวเมติก
เมื่อวาล์วนิวเมติก กระบอกสูบ และข้อต่อในสายการผลิตอัตโนมัติมีอายุการใช้งานนานขึ้น มักก่อให้เกิดเสียงรบกวนจากการรั่วไหลความถี่สูง ชุด TD2e Kit จะจับสัญญาณอัลตราโซนิกการรั่วไหลแบบเรียลไทม์จากตัววาล์วและข้อต่อ พร้อมแสดงตำแหน่งที่มองเห็นได้เพื่อระบุแหล่งที่มาของการรั่วไหลได้อย่างรวดเร็ว
.jpeg)

ทำไมต้องชุด FOTRIC TD2e?
-

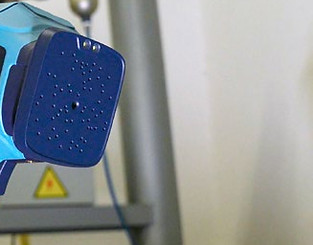

อาร์เรย์ไมโครโฟนความหนาแน่นสูงพร้อมไมโครโฟนดิจิทัล MEMS 64 ตัว
-
กล้องดิจิทัลอุตสาหกรรม: 5 MP, มุมมองภาพ 58° × 45°
-
≥ 3 ชั่วโมง อายุการใช้งานแบตเตอรี่ก้อนเดียว ถอดเปลี่ยนได้; อุปกรณ์ได้รับการจัดอันดับ IP54
-
ระยะการตรวจจับ: 0.3~60 ม.




ฟีเจอร์ระดับมืออาชีพ
โหมดภาพหลายรูปแบบ
แม้ในสภาพแวดล้อมที่มีเสียงดัง แหล่งกำเนิดเสียงจะไม่กลมกลืนเป็นหนึ่งเดียวอีกต่อไป โหมดหลายแหล่งสามารถล็อกจุดเสียงผิดปกติหลายจุดพร้อมกัน แยกแยะแหล่งที่มีความถี่และความเข้มต่างกันโดยอัตโนมัติ และเปิดใช้งานการแสดงภาพหลายเป้าหมาย—ทำให้ทุกปัญหามองเห็นได้ชัดเจน



แหล่งเดียว
หลายแหล่ง
ทั้งหมด-แหล่งที่มา
โหมดการตรวจจับแบบคู่
โหมดลดเสียงรบกวน: รักษาภาพเสียงที่เสถียรแม้ในสภาพแวดล้อมที่มีเสียงรบกวนสูง ระบุตำแหน่งแหล่งกำเนิดเสียงจริงได้อย่างแม่นยำ
โหมดตรวจจับละเอียด: จับเสียงที่เบาและละเอียด ช่วยให้ไม่พลาดจุดที่อาจเป็นปัญหา


การลดเสียงรบกวน
การตรวจจับระดับไมโคร

กล่องใส่ของแข็งแรงทนทาน &กระเป๋าใส่ของนุ่ม
-
การออกแบบทนต่อแรงกระแทกระดับอุตสาหกรรม
-
โครงสร้างภายในที่ขึ้นรูปเฉพาะเพื่อให้การขนส่งตัวเครื่องหลักและอุปกรณ์เสริมปลอดภัย
-
เหมาะสำหรับสถานการณ์การเดินทางบ่อยครั้ง/การตรวจสอบกลางแจ้ง

แบตเตอรี่ลิเธียม×2
-
การกำหนดค่ามาตรฐานประกอบด้วยแบตเตอรี่ 3.6V / 5000mAh จำนวนสองก้อน
-
เวลาใช้งานต่อแบตเตอรี่ก้อนเดียว ≥ 3 ชั่วโมง
-
ช่วยเพิ่มประสิทธิภาพการตรวจสอบตลอดทั้งวันอย่างมีนัยสำคัญ

ซองใส่เครื่องมือแบบสวมใส่
-
ช่วยให้อุปกรณ์สามารถยึดติดกับเข็มขัดหรือกระเป๋าเครื่องมือได้อย่างปลอดภัย
-
เพิ่มความคล่องตัวในพื้นที่ทำงานและลดความเสี่ยงในการทำอุปกรณ์หล่นโดยไม่ตั้งใจ

บริการรับประกันเพิ่มเติม
-
การรับประกันชุด TD2e แบบพิเศษ: 18 เดือน
-
ใช้กับตัวเครื่องหลักของอุปกรณ์

ข้อมูลจำเพาะ
รุ่นสินค้า
ชุดกล้องถ่ายภาพเสียง FOTRIC TD2e

Microphone channels | 64 MEMS Digital Microphone |
Acoustic image field of view (FOV) | 58° *45° |
Sound pressure sensitivity | 0.01L/min@0.1MPa,1.5m,φ30μm orifice
0.025L/min@0.3MPa,3.5m,φ30μm orifice
0.045L/min@0.3MPa,4.5m,φ40μm orifice |
Sound sampling rate | 200kHz |
Image Mode | Single-source, Multi-source, All-source |
Working distance | 0.3~60m |
Positioning frequency range | 2k–100kHz |
Frequency range selection | Supports manual adjustment of the frequency range
Supports displaying the peak frequency |
Noise reduction mode | Filters out low-level sounds to reduce environmental interference |
Micro detection mode | Captures faint sounds to avoid missing potential issues |
Display screen | 3.5-inch, 640*480 pixels, IPS LCD touchscreen with explosion-proof cover glass |
Digital camera | 5MP industrial-grade digital camera |
Image format | jpg (acoustic image) |
USB interface | USB Type-C, compliant with USB 3.0/2.0 standard |
LED illumination lamp | Support flashlight illumination and flash mode |
Battery type | 3.6V, 5000mAh Rechargeable Lithium Battery, Field-Replaceable |
Battery operating time | ≥ 3 hours per battery(depends on |
Protection rating | IP54(GB/T 4208/IEC 60529) |
Drop resistance | Designed for 2-meter drop resistance |
Shock resistance | 25g(GB/T 2423.5/IEC 60068-2-27) |
Vibration resistance | 2g(GB/T 2423.10/IEC 60068-2-6) |
Supported languages | English, German, French, Spanish, Portuguese, Italian, Polish, Japanese, Korean,
Traditional Chinese, Thai |
Standard configuration | Main unit ×1、Rechargeable Lithium Battery×2、Charging Dock、Power Adapter、
USB Type-C to USB cable ×1、32GB TF card、Tool holster、Quick start guide、
Packing list、Portable Soft Bag、Hard Carrying Case |
