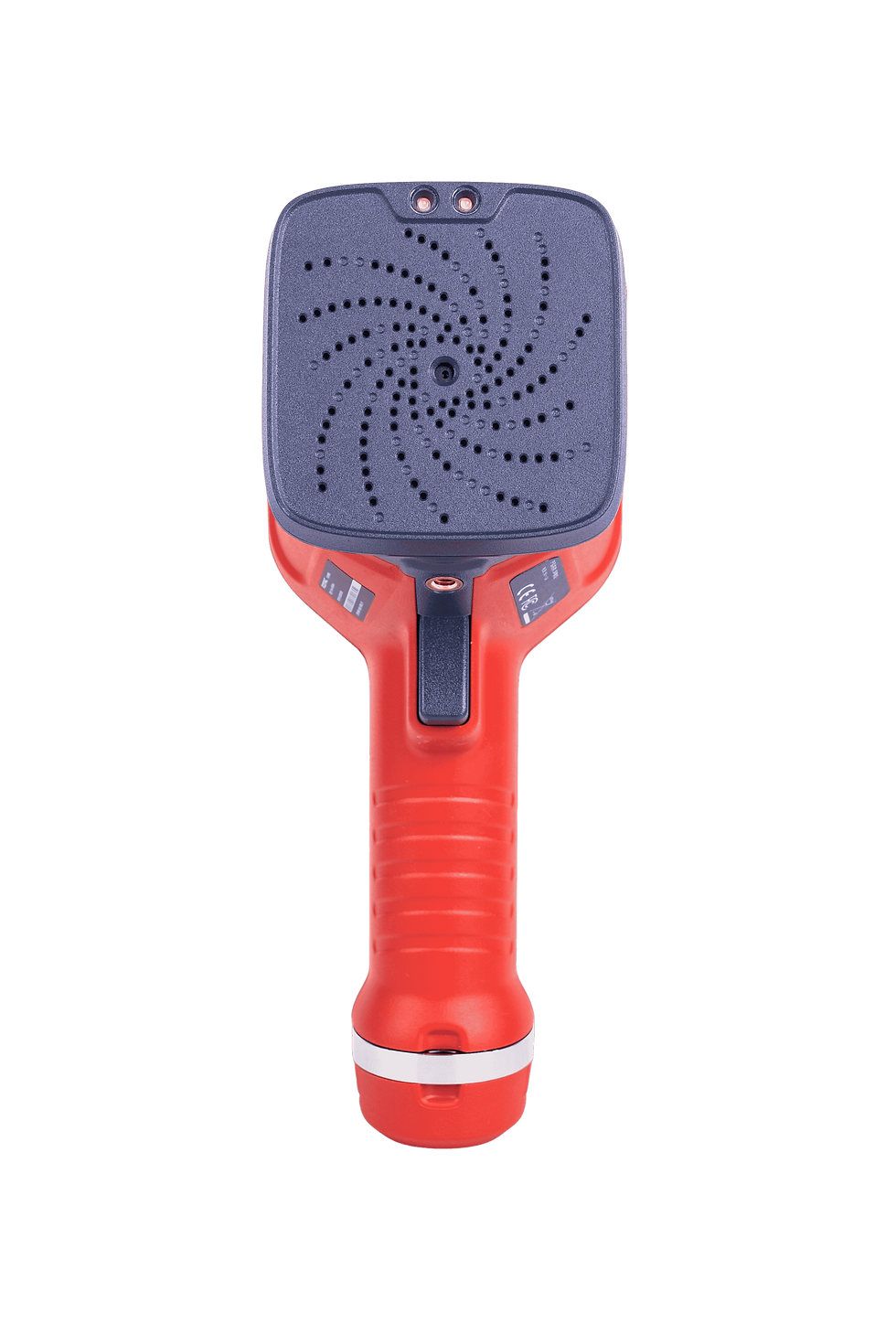

FOTRIC H4Mini 音響イメージングカメラ
数秒で漏れを発見
112
MEMSデジタルマイク
770g
重さ
13 Megapixel
デジタルカメラ
2kHz~100kHz
周波数範囲
アコースティックイメージングとは何ですか？
人間の知覚の限界
人間の耳が感知できる音は、20Hzから20kHzの範囲に限られています。しかし、ガス漏れ、ベアリングの摩耗、電気放電などの隠れた故障は、しばしばそれよりもはるかに高い周波数の超音波（20kHz以上）を発します。これらの音は人間の耳には聞こえず、従来の聴診器やマイクロフォンでは捉えることができません。
.png)
これはどのように機能しますか？
.png)
-
マイクアレイ：複数の音源からの音信号を同時にキャプチャし、空間精度を向上させます。
-
ビームフォーミングアルゴリズム：特定の方向からの音源に焦点を当て、環境ノイズを除去します。
-
音響イメージオーバーレイ：画像上にサウンドソースの位置をヒートマップとして表示します。
-
低遅延レンダリングエンジン：ほぼ瞬時の反応を可能にし、連続検査のシナリオに最適です。
可聴域を超えて
FOTRIC H4Mini 音響イメージングカメラは、人間の耳には聞こえない高周波の超音波信号だけでなく、可聴音も検出することができます。
つまり、次のようなものも簡単に捉えることができます：
圧縮空気システムの漏れ
H4Miniは、人間の耳では聞こえない真空システム内の微細な漏れ音を正確に捉え、機器に接触したり損傷を与えたりすることなく、迅速な漏れ箇所の特定を可能にします。
真空システムの漏れ
H4Miniは、人間の耳では聞こえない真空システム内の微細な漏れ音を正確に捉え、機器に接触したり損傷を与えたりすることなく、迅速な漏れ箇所の特定を可能にします。
運転中 の緩み継手の振動
H4Miniは、機器稼働中に緩んだネジによって発生する異常な高周波音を検知します。停止せずにリアルタイムで問題を可視化し、特定することができます。
.jpg)
タイヤの空気漏れ
H4Miniは、石鹸水を使わなくてもタイヤの漏れ箇所を素早く可視化して特定できます。正確で効率的、かつ使いやすいです。
.jpg)
なぜFOTRIC H4Miniなのですか？
-
112個のMEMSデジタルマイクを備えた高密度マイクアレイ
-
産業用デジタルカメラ：13MP、視野角66° × 52°
-
単一バッテリーでの稼働時間≥4時間、取り外し可能；デバイスはIP54等級
-
複数の撮像モード：単一音源、複数音源、ホログラフィック
-
複数の撮影モード：ホログラフィック画像撮影およびビデオ録画、タイムラプス撮影
-
SPL測定、音響画像遅延（T-FFTD®）、音響画像フォーカスなどのプロフェッショナル機能
-
デバイス上での音響レポート生成
![FOTRIC_2025-09-05_00[00_00_09][20250924-133918].png](https://static.wixstatic.com/media/0fa391_e3dc0d35d7fa4fe68f623e82339983d0~mv2.png/v1/crop/x_180,y_0,w_920,h_720/fill/w_313,h_245,al_c,q_85,usm_0.66_1.00_0.01,enc_avif,quality_auto/FOTRIC_2025-09-05_00%5B00_00_09%5D%5B20250924-133918%5D.png)
ユニークな特徴
ソースモード切り替え
H4Mini アコースティックイメージングカメラは、単一音源、複数音源、ホログラフィックビューなどの複数の画像モードに対応しており、現場でのさまざまな騒音の複雑さや検出対象に応じて適応することが可能です。
柔軟なキャプチャモード
H4Miniカメラは、ホログラフィック画像の撮影、ホログラフィック動画の録画、タイムラプス撮影をサポートしており、検査員が現場で包括的な記録を行うことを可能にします。
正確な音圧レベル測定
ホログラフィックイメージングとデシベルデータ測定を組み合わせることで、このカメラは産業レベルの音源追跡と信号診断が可能となり、音響検査の効率とユーザーの安全性を向上させます。
仕様
製品モデル
FOTRIC H4Mini 音響イメージングカメラ
サイズ | 243mm*95mm*150mm |
重量 | 770g |
音響イメージ遅延 (T-FFTD®) | 瞬間的な音響信号を捕捉し、リアルタイム音響イメージに長時間留まることが可能 |
音響イメージフォーカス | 周囲の領域をマスクし、焦点を合わせた領域の音響イメージのみに集中 |
オンデバイスレポート生成 | このデバイスは、音響画像レポートを直接生成することができます。 |
グレースケール背景 | デジタルカメラ画像をグレースケールで表示します。 |
お気に入り | お気に入りボタンをクリックして、音響画像やホログラフィック音響ビデオにお気に入りステータスを保存し、ギャラリープレビュースクリーンでハイライト表示し、後でギャラリーでお気に入りステータスでフィルターします。 |
QRコードスキャン | QRコードまたはバーコードをスキャンして、テキスト注釈とタグテーブルを表示します。 |
バッテリータイプ | 3.6V、5000mAh充電式リチウムバッテリー、現場交換可能 |
マイクチャンネル | 112個のMEMSデジタルマイク |
音響イメージ視野角 (FOV) | 66° *52° |
音響サンプリングレート | 200kHz |
音響リフレッシュレート | 25Hz |
動作距離 | 0.3~100m |
周波数範囲 | 2～100kHz |
検出モード | リークモード：デバイス上にリークレベルを表示 |
ディスプレイ画面 | 3.5インチ、640 x 480ピクセル、IPS LCDタッチディスプレイ |
画像モード | 単一音源モード、複数音源モード、ホログラムモード |
デジタルカメラ | 13メガピクセル、産業用デジタルカメラ |
バッテリー駆動時間 | （実際の使用時間は、環境および使用状況によって異なります） |
対応言語 | 英語、フランス語、ドイツ語、イタリア語、日本語、韓国語、ポルトガル語、スペイン語、タイ語、繁体字中国語 |
標準構成 | 音響イメージングカメラ本体、充電式リチウム電池 * 1、電源アダプター、USB Type-C - USBケーブル、32G TFカード、リストストラップ、書類バッグ（梱包リスト、クイックスタートガイド）、外箱 |
