FOTRIC H7音響イメージングカメラ

パワフルなアップグレード丨長距離検知

H7

製品サポートへ進む >>

345

MEMSマイク

0.3～300m

作動距離

NaviPdM

スマート点検アシスタント

オンデバイス分析

​PDタイプおよびリーク評価

H6+

NaviPdM® ヴィーナス スマート点検アシスタント

人間の耳は20 Hzから20 kHzの範囲の音しか感知できません。しかし、ガス漏れ、ベアリングの摩耗、電気的放電などの潜在的な故障は、しばしばそれより高い周波数の超音波（＞20 kHz）を発生させます。これらの音は人間の耳には聞こえず、従来の聴診器やマイクでは検出できません。

検査官による一回限りの作業

簡素化された作業；

大幅なリソース節約

アセットリストをインポートまたは
作成

これだけ
やればいいんです

画像を撮影する

レポートを生成

ソフトウェア自動化

すべての反復が、お金と時間を節約します。

資産名と画像番号を記録する

画像を
PCにコピー

現場の注釈をPCに転記

エラーや不一致をチェックする

標準に基づいて診断を実行

データと画像を
組み合わせる

アプリケーションシナリオ

  • 設備のメンテナンス・オーバーホール：設備の状態を定期的に記録し、潜在的な故障を早期に警告してダウンタイムを削減します。

  • 品質管理：生産中に重要な音響イメージングデータを取得し、製品の一貫性を確保します。

  • プロジェクト管理：設備の移設や新規プロジェクト実施時に、計画・実行を支援するための詳細な音響イメージング記録を提供します。


アセットを素早く作成する方法は？


​伝統的な方法

方法1：QRコード付きアセットを作成する


資産を登録するには、初めてスキャンしてください

検査データ収集後

方法2: アセットを手動で作成する


NaviPdM® アセット作成

​パーキンソン病診断報告書

漏洩評価レポート

なぜFOTRIC H7なのか？

  • スパイラルトポロジー採用の最適化アレイ、345個のMEMSデジタルマイクロフォン


  • 産業用デジタルカメラ： 13 MP解像度

​

  • 着脱式リチウムバッテリー（2個パック付属）、連続稼働時間は6時間を超え、1日分の点検ニーズを満たします


  • デュアルLEDライト光源設計により、優れた照明を実現

​

  • 超長距離聴取範囲： 0.3m～300mの作動距離


ユニークな特徴

スマート診断


AI PD 欠陥診断

スマートリークコスト評価

スマート点検

音響画像遅延（T-FFTD®）

マルチモーダルな過渡音響マトリックスを活用し、マイクロ秒レベルの音響イベント保持を強化します。



断続的な音源に対する信号保持を向上させ、検査効率を高めます。


  オフ                                                               オン

音響イメージフォーカス

適応型ダイナミックノイズリダクションアルゴリズムを組み合わせて、音源の集中した局在化を実現します。


  オフ                                                               オン

グレースケール背景

産業用グレースケール背景の下では、音声信号の表示が

より際立ちます。


  オフ                                                               オン

NaviPdM® Venus

革新的な音響データ管理システムにより、データ取得から管理までの全プロセスをデジタル化できます。

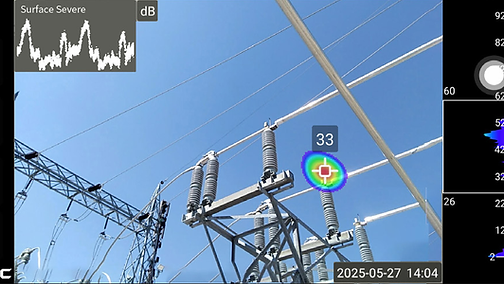

部分放電・自動診断

AIは表面放電、浮遊放電、コロナ放電を識別し、その深刻度レベルを評価します。


グレースケール背景

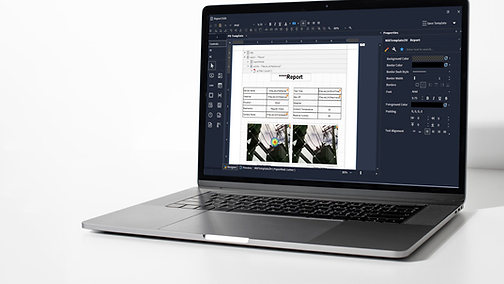

デバイス上でWordまたはPDFレポートを直接生成でき、ギャラリーでプレビューが可能です。


お気に入り機能

ハイライトして、画像を素早く検索し、簡単に管理できます。

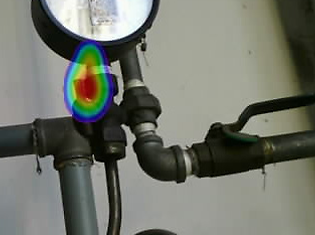

ガス漏れ検知アプリケーション

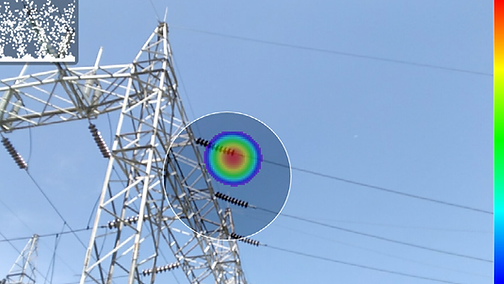

部分放電アプリケーション


仕様

製品モデル

FOTRIC H7 音響イメージングカメラ


マイクチャンネル

345 MEMSデジタルマイクロフォン

作動距離

0.3～300m（1～984ft）

ナビPdM ヴィーナス

AI検査アシスタント

T-FFTD®

瞬時の音響信号をキャプチャし、リアルタイム音響ディスプレイ上でより長く持続させます

デバイス内レポート生成

ワードおよびPDFレポートの生成をサポート

音響イメージフォーカス

周囲の領域をマスクし、音響画像の選択された部分のみに焦点を当てます。

部分放電診断

表面放電、浮遊放電、およびチップ（コロナ）放電などの放電種別の自動診断。

グレースケール背景

デジタル画像として、白黒グレースケールで表示されます。

バッテリー

7.4V、3500mAh充電式リチウムバッテリー、現場で交換可能。

音響画像の視野

66° × 52°

音響サンプリングレート

200kHz

音響リフレッシュレート

25Hz

周波数範囲

2k～100kHz

検出モード

リークモード：漏れレベルを表示します。PDモード：PRPDダイアグラムを表示し、異なる交流周波数（50/60Hz）に適応します。

デバイス内分析

この装置は音響画像を直接分析できます。

分析ソフトウェア

AnalyzIR プロフェッショナル向け熱画像および音響画像分析ソフトウェア

ディスプレイ画面

5インチ、1280*720ピクセル、LCDタッチスクリーンディスプレイ（ゴリラ耐爆スクリーン搭載）。

画像モード

シングル、マルチ、ホログラム

デジタルカメラ

13メガピクセル、産業用グレードのデジタルカメラ。

ストレージカード

SDカード、ホットスワップ対応、最大1TBまでサポート。

バッテリー駆動時間

連続作業 ≥ 3h（環境および負荷に依存）

言語

英語、フランス語、ドイツ語、イタリア語、日本語、韓国語、ポルトガル語、スペイン語、タイ語、繁体字中国語
