H-series Acoustic Imaging Camera

H-series back

H-series

H-series Acoustic Imaging Camera

1/4

FOTRIC H-series

162
MEMS 디지털 마이크로폰

LED 플래시 램프
플래시 라이트 모드

고성능 음향 이미징 카메라

Applications
누설 비용 평가

부분 방전 진단

장치 내 분석

방전 유형을 직접 식별

H4丨H6

제품 지원으로 이동 >>

카탈로그 PDF 다운로드

탁월한 감도
최대 162개의 MEMS 디지털 마이크

최대 162 MEMS 디지털 마이크

6.6인치 나선형 배열 레이아웃

66°×52° 음향 이미지 시야각(FOV)

13메가픽셀 산업용 디지털 카메라

FOTRIC H 시리즈는 최대 162개의 MEMS(Micro-Electro-Mechanical Systems) 디지털 마이크 배열 덕분에 뛰어난 감도를 자랑합니다. 이 고급 기술은 카메라가 가장 미세한 음향 신호까지도 감지하여 소규모 가스 누출이나 경미한 전기 방전을 식별할 수 있게 해주며, 이러한 문제들이 중대한 사고로 확대되기 전에 미리 발견할 수 있도록 합니다.

음향 포커스 모드
향상된 진단을 위한 정밀 타겟팅

FOTRIC H 시리즈의 독보적인 기능 중 하나는 Acoustic Focus Mode입니다. 이 모드는 배경 소음과 간섭을 필터링하여 카메라가 특정 관심 영역에 정확히 초점을 맞출 수 있도록 해줍니다.

이러한 정밀 타겟팅 덕분에 점검 요원은 주변 잡음에 방해받지 않고 미세한 가스 누출이나 국부적 부분 방전과 같은 문제의 원인을 정확히 파악할 수 있습니다.

이중 기능의 우수성
누설 평가 및 부분 방전 감지

FOTRIC H series Leak Detection_edited.jpg

FOTRIC H 시리즈는 가스 누출 평가와 부분 방전 감지라는 두 가지 기능을 동시에 수행할 수 있어 뛰어납니다. 이러한 고유한 조합은 장비 신뢰성이 중요한 산업 분야의 전문가들에게 필수적인 도구가 됩니다. 이러한 기능들을 통합함으로써 H 시리즈는 사용자가 자산을 보다 효율적으로 관리하고, 가동 중단 시간을 줄이며 비용이 많이 드는 고장을 예방할 수 있도록 지원합니다.

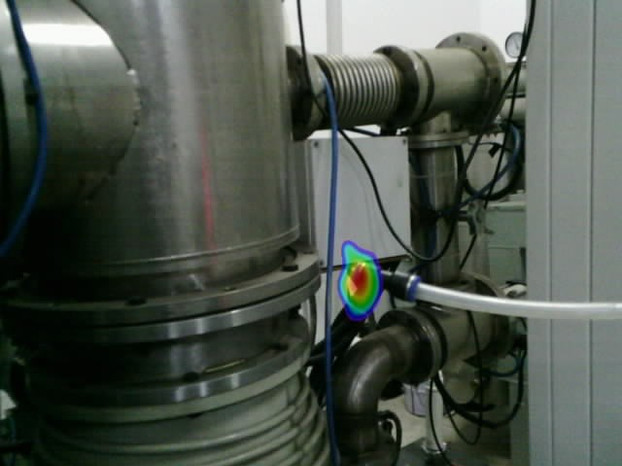

가스 누출 평가

부분 방전 응용 분야

데모 미팅 예약하기

H 시리즈 누설 평가 모드는 단순히 누설을 감지하는 것 이상의 기능을 제공합니다. 이 모드는 압축 공기 시스템, 가스 파이프라인 및 기타 가압 시스템에서 누설이 초래하는 금전적 영향을 정량화합니다. 누설 비용을 계산함으로써 사용자는 잠재적인 절감 효과를 기준으로 수리 우선순위를 정할 수 있어, 유지보수 결정을 보다 전략적이고 효과적으로 수행할 수 있습니다.

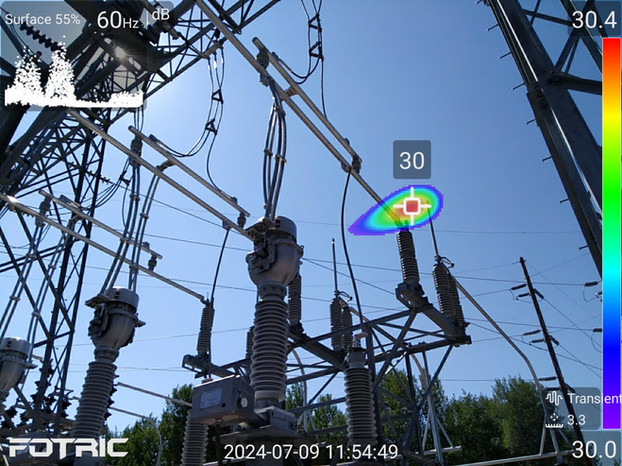

H 시리즈는 자동 진단 기능을 통해 부분 방전(Partial Discharge, PD) 검출을 한 단계 더 발전시켜 발생하는 방전 유형을 정확하게 식별합니다. 이 기능은 변압기 및 스위치기어와 같은 전기 시스템에서 특히 중요하며, 다양한 방전 유형이 서로 다른 위험 수준을 나타내기 때문입니다.

사양

제품 모델

FOTRIC H6 Acoustic Imaging Camera

마이크로폰 채널	162 MEMS 디지털 마이크
Acoustic Image FOV	66° × 52°
음향 샘플링 속도	200kHz
음향 리프레시 속도	25Hz
주파수 범위	2~100kHz
작동 거리	0.3~200m(1~626ft）
주파수 범위 선택	다양한 시나리오에 대한 사전 설정 주파수 범위를 지원하여 나중에 수동 조정 선택 가능; 주파수 범위 지원
감지 모드	LQ 모드: 누설 PD 레벨을 표시합니다.<br>PD 모드: PRPD 다이어그램을 표시하며, 다양한 AC 기본 AC 주파수(50/60Hz)에 맞게 조정됩니다.
디바이스 내 분석	장치는 음향 이미지를 직접 분석할 수 있습니다.
분석 소프트웨어	AnalyzIR 전문 열 및 음향 이미지 분석 소프트웨어
누출 평가	누출 지점의 자동 식별, 누출의 자동 평가 및 연간 에너지 비용
부분 방전 진단	표면, 부유 및 음향 이미징 디스플레이 팁(코로나) 방전과 같은 방전 유형의 자동 진단
디스플레이 화면	5", 1280*720 픽셀, LCD 터치스크린 디스플레이, Gorilla 방폭 스크린
디지털 카메라	13메가픽셀, 산업용 디지털 카메라
배터리 작동 시간	배터리 2개, 배터리당 연속 작동 ≥ 4시간 (환경 및 작업량에 따라 다름)
인클로저 등급	IP54 (IEC 60529)
작동 온도	'-4~122 ℉ (-20°C to 44.4°C)
저장 온도	'-40~158 ℉(-40~70 ℃) 배터리 없이
무게(배터리 포함)	2.86lb (1.3 kg)
권장 교정 주기	1년
LED 플래시 램프	토치 조명 및 플래시 라이트 모드 지원
